Guia de seleção de máquinas de fusão de topo: escolha por diâmetro externo do tubo, SDR, pressão e tipo de projeto.
A escolha de uma máquina de soldagem por termofusão deve começar pelo tubo, e não pelo número do modelo. Uma máquina só é útil quando sua faixa de fixação, força de fusão disponível, capacidade do aquecedor e método de controle são compatíveis com o tubo e o procedimento de soldagem exigido pelo projeto. Considere cinco fatores principais: diâmetro externo do tubo, SDR (diâmetro da parede), material, norma de soldagem e condições do local. Comece definindo o menor e o maior diâmetro externo que será efetivamente fundido. Não selecione a máquina apenas para o primeiro contrato se ela for destinada a atender uma frota por vários anos. Uma estrutura que abranja tamanhos futuros de tubos pode reduzir investimentos posteriores, mas uma máquina desnecessariamente grande aumenta o peso, a demanda de energia e o tempo de manuseio. Verifique a gama de dimensões da estrutura principal, os insertos de redução e se as conexões ou os tubos curtos exigem um sistema de fixação especial. Dois tubos com o mesmo diâmetro externo podem ter espessuras de parede muito diferentes. Portanto, a resistência à tração (SDR) afeta a área da seção transversal do tubo, o tempo de aquecimento e a força necessária na interface. A máquina deve ser capaz de gerar e controlar a força necessária para o procedimento especificado. Para máquinas hidráulicas, o fabricante deve fornecer a área efetiva do pistão necessária para converter a força interfacial requerida em pressão manométrica. A pressão de arrasto deve então ser considerada no local da obra. Os projetos podem especificar as normas ISO 21307, DVS 2207, ASTM F2620, WIS 4-32-08 ou outro procedimento aprovado. O importante é não presumir que uma única tabela de pressão e tempo se aplica a todos os casos. Confirme as especificações do projeto, os requisitos do fabricante da tubulação e as normas locais antes da soldagem. Para equipamentos automatizados, verifique se o sistema de controle é compatível com o procedimento exigido e se os parâmetros podem ser registrados no arquivo do projeto. Máquinas manuais podem ser práticas para tubulações menores e trabalhos móveis onde a simplicidade é importante. Máquinas hidráulicas proporcionam movimento e pressão controlados do carro de soldagem e são comuns em uma ampla gama de obras de infraestrutura. Sistemas CNC ou automáticos podem guiar ou controlar o ciclo de soldagem, reduzir a dependência da cronometragem manual e criar registros de solda. A escolha certa depende do tamanho do tubo, do volume da junta, da habilidade do operador, dos requisitos de auditoria e do custo de uma solda rejeitada, e não apenas do preço de compra. Os procedimentos de fusão diferem em termos de pressão interfacial e projeto do ciclo. Se um projeto especificar um procedimento de alta pressão, a estrutura da máquina, o sistema hidráulico e a lógica de controle devem ser adequados a essa exigência. A RIYANG posiciona sua linha ARMOR para fusão de alta pressão e trabalhos de campo exigentes, enquanto as linhas V e V-CNC20 abrangem aplicações hidráulicas convencionais e automatizadas. Sempre selecione o modelo exato que corresponda ao tamanho e à norma do tubo exigidos. Uma máquina que pareça adequada com base nas especificações de alcance de fixação e diâmetro externo do tubo para soldagem por fusão de topo pode se tornar ineficiente em valas, minas ou em instalações remotas de dutos. Considere o peso da estrutura, componentes removíveis, pontos de içamento, carga sobre os tubos, manuseio do aquecedor e da máquina de faceamento, roteamento das mangueiras, capacidade do gerador, temperatura ambiente, poeira, lama e transporte entre as juntas. Para trabalhos com tubos de grande diâmetro, roletes e equipamentos de alinhamento fazem parte do sistema de fusão, pois influenciam a pressão de arrasto e a produtividade. Para projetos de serviços públicos, gás, mineração e governamentais, o registro de soldagem pode ser quase tão importante quanto a própria solda. Pergunte se a máquina registra dados do operador, do projeto, da tubulação, da norma, do tempo, da pressão e da temperatura, e como o registro é exportado. O registro de dados integrado pode auxiliar na elaboração de relatórios de soldagem e auditorias de projetos. O diagnóstico remoto também pode reduzir o tempo de inatividade quando o equipamento estiver operando longe de um centro de serviços. Antes de solicitar um orçamento, prepare as seguintes informações: faixa de diâmetro externo (DE); faixa de diâmetro interno (DI); material do tubo; norma de fusão aplicável; número esperado de juntas por turno; uso em campo ou oficina; condições ambientais; disponibilidade de energia; requisitos de mobilidade; requisitos de registro de dados; e país de destino. Fornecer esses detalhes permite que o fabricante recomende uma configuração em vez de simplesmente cotar o tamanho nominal mais próximo. A RIYANG fabrica equipamentos de soldagem por termofusão para tubulações termoplásticas de pequeno, médio e grande diâmetro. A Série V é voltada para soldagem convencional em campo e em oficina; o modelo V-CNC20 adiciona controle automático e funções de dados de soldagem; e a linha ARMOR atende a aplicações de alta pressão e exigências específicas em campo. O modelo mais adequado deve ser selecionado com base nas informações do projeto mencionadas acima, e não em uma única especificação. Explore a categoria Máquinas de Soldagem por Topo e o Guia de Seleção de Máquinas de Soldagem por Topo da RIYANG para obter detalhes sobre os modelos. Escolha uma máquina cuja faixa de fixação cubra o diâmetro externo do tubo e cuja força de fusão disponível suporte o SDR (Sistema de Redução de Deformação) e o procedimento de soldagem necessários. Considere também insertos, manuseio no local e futuros tamanhos de tubos. Sim. O SDR determina a espessura da parede para um determinado diâmetro externo e, portanto, afeta a área interfacial do tubo, o ciclo de aquecimento e a força de fusão necessária. Não. O controle automático é valioso para repetibilidade e rastreabilidade, mas uma máquina hidráulica ou manual mais simples pode ser mais prática para alguns trabalhos de pequeno diâmetro ou baixo volume. Envie à RIYANG a sua faixa de diâmetro externo do tubo, SDR, norma do projeto, fonte de alimentação e condições da obra para receber uma recomendação de configuração da máquina. Entre em contato conosco através das Perguntas Frequentes do Suporte da RIYANG .
1. Defina a faixa de diâmetro externo real do tubo.
2. Utilize a SDR para compreender a espessura da parede e a demanda de fusão.
3. Confirme a norma de soldagem antes de comparar as máquinas.
4. Manual, hidráulico ou automático CNC?
5. Requisitos de projeto para baixa e alta pressão
6. Avalie o local de trabalho, não apenas a oficina.
7. Decida quanta rastreabilidade o projeto precisa.
Uma lista de verificação prática para compradores

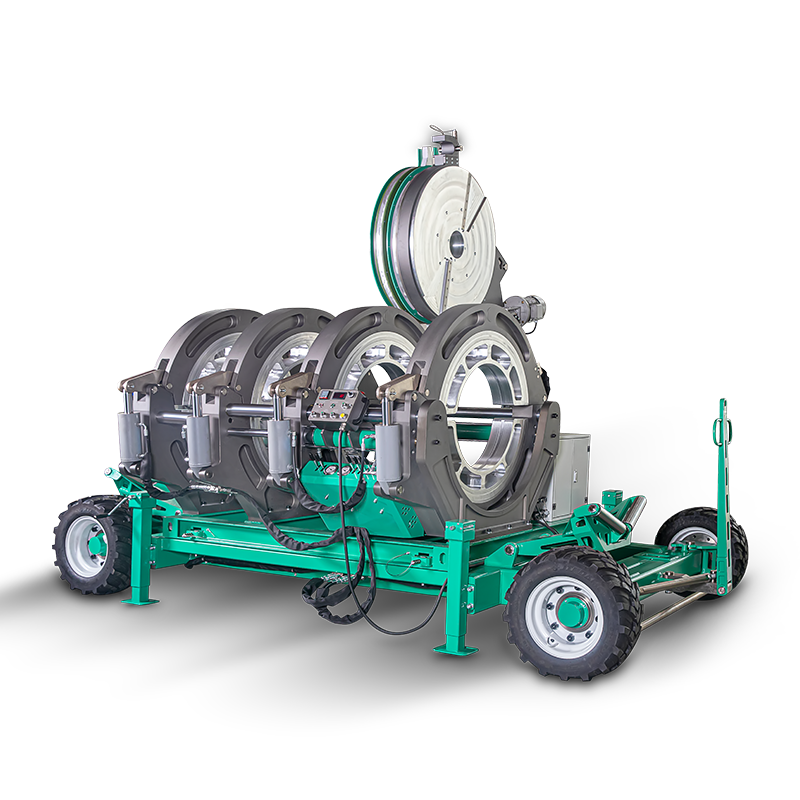

Onde RIYANG se encaixa
Perguntas frequentes
De que tamanho preciso de uma máquina de fusão de glúteos?
O SDR influencia a seleção de máquinas?
Uma máquina automática de fusão de glúteos é sempre melhor?
Obtenha uma recomendação de configuração de máquina
